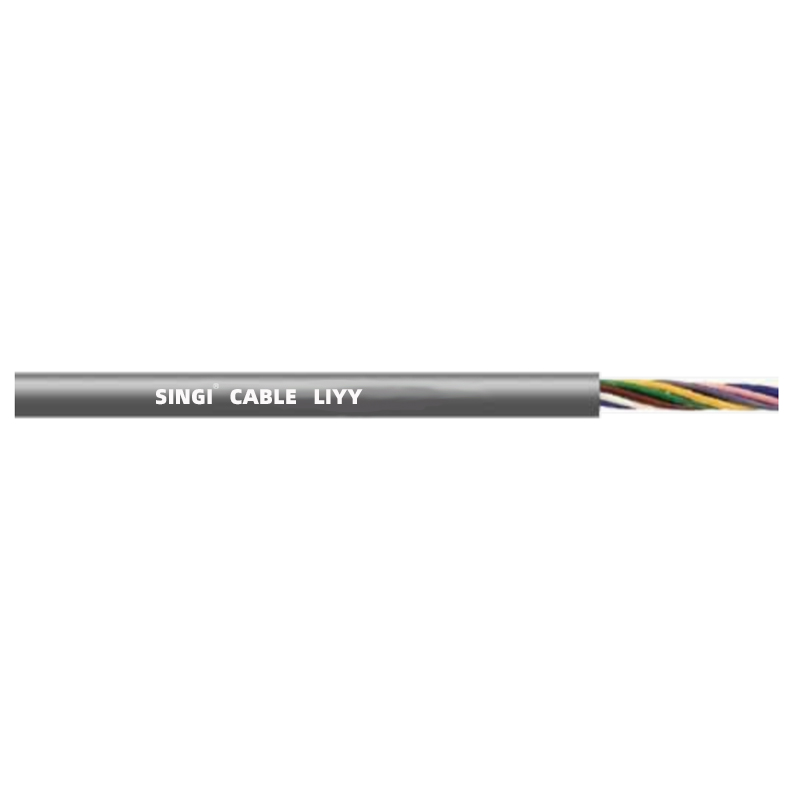

Cavo LiYY CE

Struttura del prodotto

Conduttore

Cavo a trefoli di rame nudo conforme alla norma DIN VDE 0812

Isolamento

PVC, Y12 secondo DIN VDE 0207 parte 4

Codice colore

Nuclei codificati a colori secondo DIN VDE 47100

 Struttura centrale

Struttura a strati

Materiale della giacca

PVC, YM1 secondo DIN VDE 0207 Parte 5

Colore della giacca

Qualsiasi colore

parametri tecnici

Tensione operativa

≤0,25 ^mm2 : massimo 350 V;

≥0,25 ^mm2 : massimo 500 V

Prova di tensione

≤0,25 ^mm2 : 800 V;

≥0,25 ^mm2 : 1200 V

Temperatura nominale

70℃

Temperatura operativa

Posa fissa:

Installazione mobile:

-15℃~+70℃ -5℃~+70℃

Raggio minimo di curvatura

Posa fissa:

Installazione mobile:

5*D

10*D

Ritardante di fiamma

Ritardante di fiamma e autoestinguente in linea con IEC60332-1-2

Resistenza all'olio

Olio motore leggero e poco profondo, olio per ingranaggi, olio lubrificante, ecc.

Scenario applicativo

Collegamento di pannelli e apparecchiature di controllo, apparecchiature di distribuzione a bassa tensione e tecnologia di comunicazione

Certificazione

CE,RoHS

Tipo

Specifiche

Costruzione conduttore (n./mm)

Diametro esterno conduttore (mm)

Spessore isolante (mm)

Diametro esterno dell'isolamento (mm)

Spessore della giacca (mm)

Diametro esterno rivestimento (mm)

LiYY

2×0,14

18/0.1

0,49

0,3

1.09

0,6

3.4

3×0,14

18/0.1

0,49

0,3

1.09

0,6

3.5

4×0,14

18/0.1

0,49

0,3

1.09

0,6

3.8

5×0,14

18/0.1

0,49

0,3

1.09

0,6

4.1

2×0,25

15/0,145

0,65

0,30

1.25

0,6

3.7

3×0,25

15/0,145

0,65

0,30

1.25

0,6

3.9

4×0,25

15/0,145

0,65

0,30

1.25

0,6

4.2

5×0,25

15/0,145

0,65

0,30

1.25

0,6

4.6

2×0,34

21/0,145

0,76

0,35

1.46

0,6

4.1

3×0,34

21/0,145

0,76

0,35

1.46

0,6

4.3

4×0,34

21/0,145

0,76

0,35

1.46

0,6

4.72

5×0,34

21/0,145

0,76

0,35

1.46

0,6

5.14

2×0,5

16/0.2

0,92

0.4

1.72

0,6

4.63

3×0,5

16/0.2

0,92

0.4

1.72

0,6

4,90

4×0,5

16/0.2

0,92

0.4

1.72

0,7

5.54

5×0,5

16/0.2

0,92

0.4

1.72

0,7

6.03
