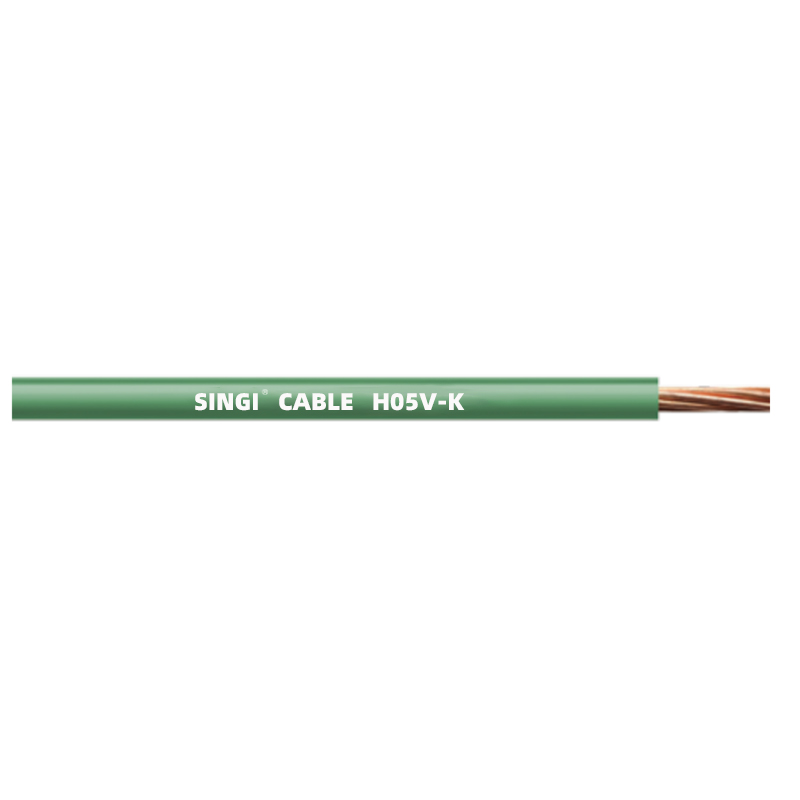

Cavo CE H05V-K

Struttura del prodotto

Conduttore

Fili intrecciati in rame nudo o stagnato, conformi alla norma IEC60228 categoria 5

Isolamento

PVC/TI1 conforme a DIN VDE 0281 Parte 1+HD21.1

Standard di colore

Conforme allo standard HD402

 Struttura centrale

Struttura a strati

Standard di applicazione

EN50525

parametri tecnici

Tensione nominale

300 V/500 V

Prova di tensione

2000 V

Temperatura nominale

70℃

Temperatura operativa Posa fissa:

Installazione mobile:

-15℃~+70℃

-5℃~+70℃

Raggio minimo di curvatura Posa

fissa:

Installazione mobile:

12,5*D

12,5*D

Ritardante di fiamma

Ritardante di fiamma e autoestinguente in linea con IEC60332-1-2

Resistenza di isolamento

Rispettare i requisiti REN50525

Scenario applicativo

Viene utilizzato per connessioni flessibili all'interno di apparecchi elettrici, strumenti e impianti elettrici. Collegamenti tra strumenti, impianti, quadri elettrici, distributori di energia (quadri) e apparecchiature di telecomunicazioni, idonei anche per sistemi di protezione a secco (conduttori di terra) e spie luminose.

Caratteristica

Filo unipolare flessibile e flessibile

Certificazione

CE,RoHS

TIPO

CONDUTTORE

ISOLAMENTO

COND.MAX.  RESISTENZA （Ω/Km,20℃）

 IMPASTO STANDARD  (M/ROTOLO)

Tipo di filo (mm2)

COSTRUZIONE (N./mm)

Diametro esterno (mm)

SPESSORE (mm)

Diametro esterno (mm)

H05V-K   H05V2-K

0,5

16/0.2

0,95

0,6

2.2

39

500

0,75

24/0.2

1.25

2.4

26

1.0

32/0,2

1.35

2.6

19.5
