Le fibre, 250μm, sono posizionate in un tubo sciolto realizzato in plastica ad alto modulo. I tubi sono riempiti con un composto di riempimento resistente all'acqua. Un filo di acciaio si trova al centro del nucleo come elemento di resistenza metallica. I tubi (e i riempitivi) sono intrecciati attorno all'elemento di rinforzo in un nucleo del cavo compatto e circolare. Dopo l'applicazione di una batteria antiumidità in laminato di alluminio e polietilene (APL).
attorno al nucleo del cavo, questa parte di cavo accompagnata dai fili a trefolo come parte di supporto è completata con una guaina in polietilene (PE) per formare una struttura a forma di 8.
Su richiesta sono disponibili anche i cavi Figura 8 GYTC8Y, GYTC8S. Questo tipo di cavo è specifico per installazioni aeree autoportanti.
Standard
Il cavo GYTS è conforme allo standard YD/T901-2001 e allo standard IEC60794-1
Caratteristiche
L'elevata resistenza alla trazione dei fili a trefoli soddisfa i requisiti di autoportanza e riduce il getto di installazione.
Buone prestazioni meccaniche e termiche
Tubo sciolto ad alta resistenza resistente all'idrolisi
Lo speciale composto di riempimento del tubo garantisce una protezione critica della fibra
Per garantire la tenuta stagna del cavo vengono adottate le seguenti misure:
Filo di acciaio utilizzato come elemento di rinforzo centrale
Composto per riempire tubi sfusi
Riempimento del nucleo del cavo al 100%.
Barriera contro l'umidità APL
Applicazione: Autoportante
Parametri tecnici
Tipo di cavo
Conteggio delle fibre
Tubi
Riempitivi
Diametro del cavo (mm)
Peso del cavo (kg/km)
Resistenza alla trazione a lungo/breve termine (N)
Resistenza allo schiacciamento Lungo/Breve termine (N/100mm)
Raggio di curvatura statico/dinamico (mm)

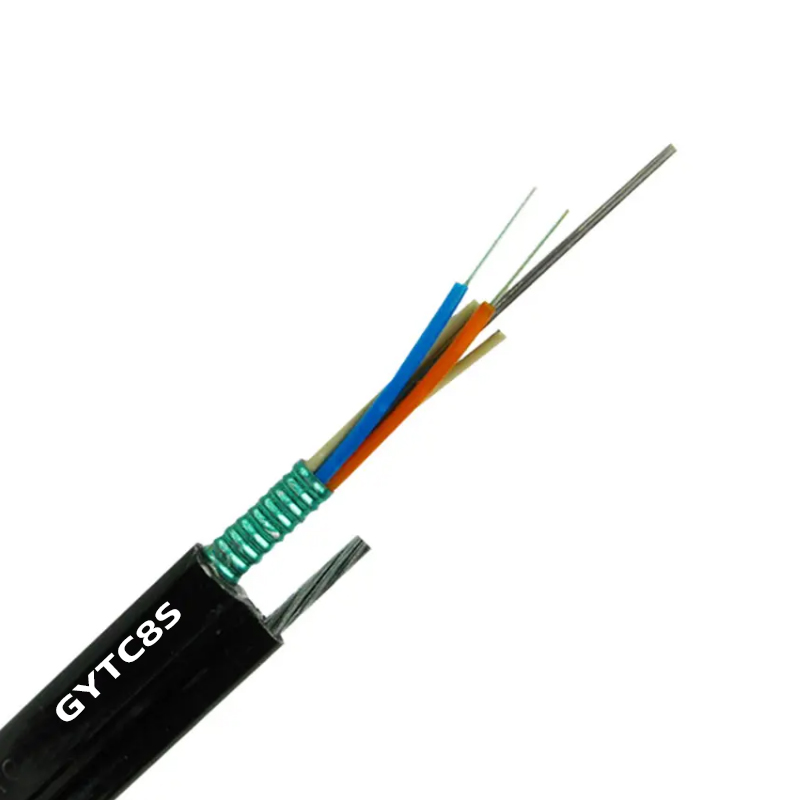

GYTC8S
4
1
4
6,8x9,2x18,0
214
1000/3000
300/1000
10D/20D
Temperatura di stoccaggio/funzionamento: da -40 ℃ a +70 ℃
