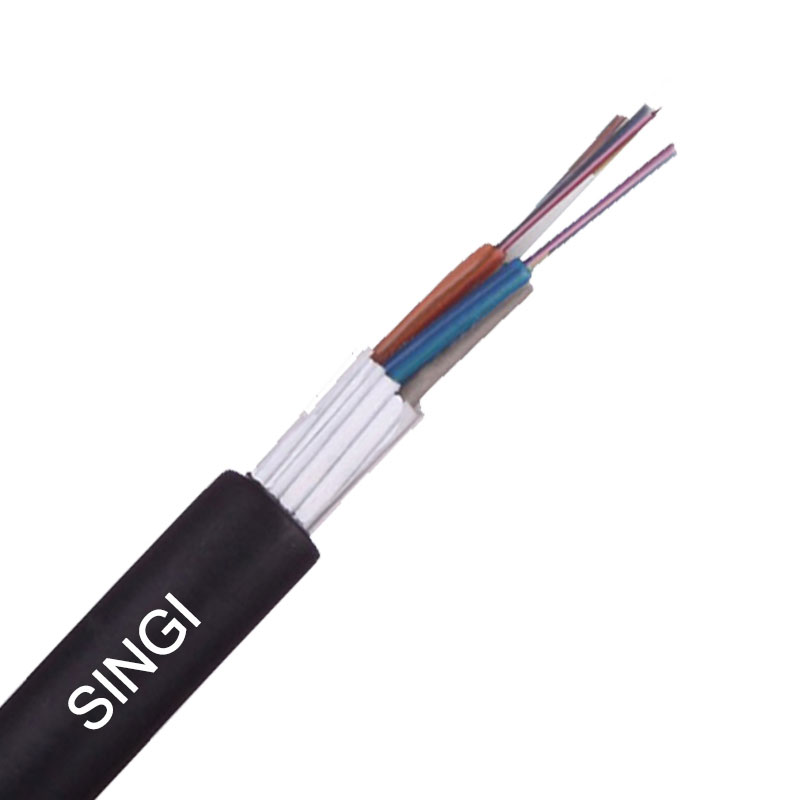

Name: Cavo in fibra ottica GYFTY
Brand: Singi Cable[Email: singi100@singi.com]
SKU: 00144
Availability: InStock
Rating: 5 (1 reviews)

Parametro della fibra

Articolo		Unità	Specifica
Tipo di fibra			G.652D
Diametro del campo modale	1310 nm	µm	9,2±0,4
Diametro del campo modale	1550 nm	µm	10,4±0,8
Diametro del rivestimento		µm	125.01
Non circolarità del rivestimento		%	<1.0
Errore di concentricità del nucleo/rivestimento		µm	<0,5
Diametro del rivestimento		µm	245±5
Non circolarità del rivestimento		%	<6.0
Errore di concentricità del rivestimento/rivestimento		µm	<12.0
Lunghezza d'onda di taglio del cavo		nm	<1260
Coefficiente di attenuazione	1310 nm	dB/km	<0,36
Coefficiente di attenuazione	1550 nm	dB/km	<0,22
Livello di stress della prova		kpsi	≥100

Dati tecnici del cavo

Articolo		Parametri
Fibra rivestita colorata	Dimensione	250 µm±15 µm
Fibra rivestita colorata	Colore	Blu, arancione, verde, marrone, grigio, bianco, rosso, nero, giallo, viola, rosa, acqua
Tubo allentato	Dimensione	1,95 mm±0,1 mm
	Materiale	PBT
	Colore	Blu, arancione, verde, marrone
Riempitivo	Materiale	PP
Riempitivo	Colore	Nero
Membro della forza centrale	Diametro	1,5 mm
Membro della forza centrale	Materiale	FRP
Corazzato	Materiale	/
Giacca esterna	Materiale	SU
Giacca esterna	Colore	Nero

Caratteristiche meccaniche e ambientali

Articolo	Unità	Specifiche
minimo Raggio di piegatura (dinamico)	mm	20D
Raggio minimo di piegatura (statico)	mm	10D
Temperatura di installazione	℃	-40～+70
temperatura di esercizio	℃	-40～+70
Temperatura di conservazione	℃	-40～+70
Piegatura ripetuta	Carico: 250 N; numero di cicli: 30 Nessuna attenuazione aggiuntiva evidente, nessuna rottura della fibra e nessun danno al cavo.
Torsione	Carico: 250 N; numero di cicli:10; angolo di torsione:±90° Nessuna attenuazione aggiuntiva evidente , nessuna rottura della fibra e nessun danno al cavo.

Modello in fibra	Tubo n.	Massimo. fibre per tubo	Diametro esterno del cavo. mm	Peso kg/km	Resistenza alla trazione Lungo/breve termine N	Resistenza allo schiacciamento Lungo/breve termine N/100m
GYFTY-2~36Xn	6	12	9.5	85	600/1500	300/1000
CO.-48~60Xn	6	12	10	95	1000/3000	300/1000
GYFTY-64~72Xn	6	12	11	110	1000/3000	300/1000
GYFTY-96Xn	8	12	12.5	130	1000/3000	300/1000
AGTY-122~144Xn	12	12	15.5	210	1000/3000	300/1000
