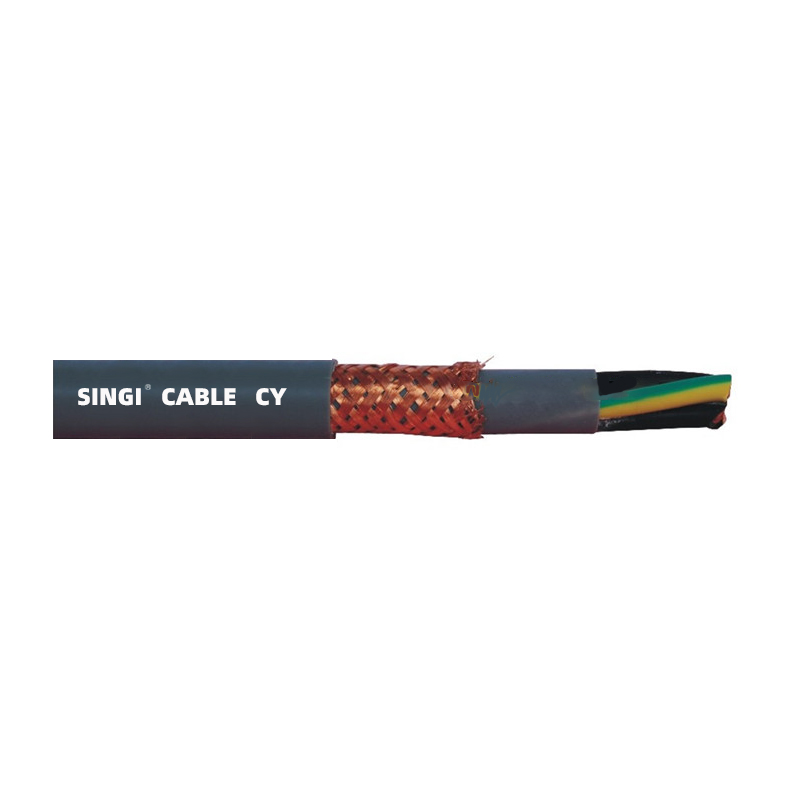

Cavo CY CE

Struttura del prodotto

Conduttore

Fili di rame nudi o stagnati intrecciati

Isolamento

Materiale misto speciale PVC

Materiale della giacca

Materiale misto speciale PVC

Strato schermante

Treccia di fili di rame stagnato

Struttura principale

Struttura a strati

Standard di applicazione

BS6500，VDE0250，BS6360，IEC60228，IEC60227-7

parametri tecnici

Tensione nominale

300V/500V

Prova di tensione

2000V

Temperatura nominale

70℃

temperatura di esercizio

Posa fissa:

-15℃~+70℃

Installazione mobile:

-5℃~+70℃

Raggio minimo di curvatura

Posa fissa:

8*D

Installazione mobile:

20*D

Ritardante di fiamma

Ritardante di fiamma e autoestinguente in linea con IEC60332-1-2

Scenario applicativo

Adatto per installazione fissa interna a secco o a umido in ambiente industriale, può essere utilizzato anche per installazione mobile con movimento alternativo continuo senza trazione forzata come catena portacavi

Certificazione

CE,RoHS

Tipo

Conduttore

Isolamento

Schermatura

Giacca

Costruzione del conduttore

Materiale isolante

Spessore (mm)

Diametro esterno (mm)

Treccia

Materiale

Spessore (mm)

Diametro esterno (mm)

CY2X0,5

16/0.19

Materiale misto speciale PVC

0,5

1,90

Rame nudo o rame stagnato

Materiale misto speciale PVC

0,60

5.8

CY 3X0,5

16/0.19

0,5

1,90

0,80

6.5

CY4X0.5

16/0.19

0,5

1,90

0,80

7.0

CY5X0,5

16/0.19

0,5

1,90

0,80

7.5

CI 2X0,75

24/0.19

0,6

2.30

0,80

7.0

CY 3X0,75

24/0.19

0,6

2.30

0,80

7.3

CY4X0,75

24/0.19

0,6

2.30

0,80

7.9

CY 5X0,75

24/0.19

0,6

2.30

0,90

8.8

CY2X1

32/0,19

0,6

2,50

0,80

7.4

CY3X1

32/0,19

0,6

2,50

0,80

7.8

CY4X1

32/0,19

0,6

2,50

0,90

8.6

CY5X1

32/0,19

0,6

2,50

0,90

9.3

CY2X1,5

30/0,245

0,73

3.00

0,80

8.4

CY 3X1,5

30/0,245

0,73

3.00

0,90

9.0

CY4X1.5

30/0,245

0,73

3.00

1.00

10.0

CY5X1,5

30/0,245

0,73

3.00

1.10

11.1
