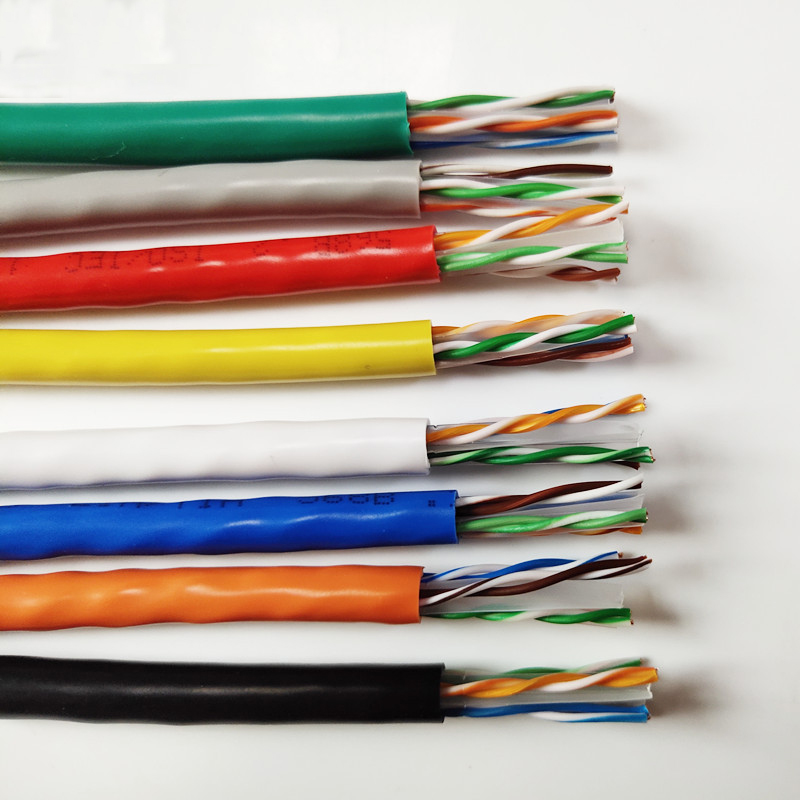

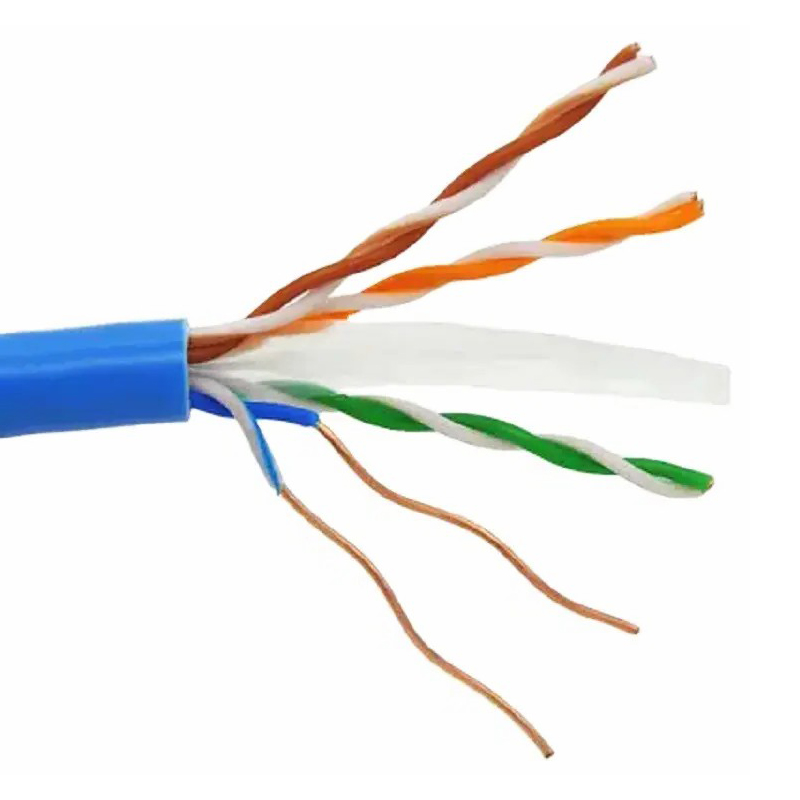

Cavo Ethernet CAT 5e 6 6a 7 8

Inpedenza

100+/-15 ohm

Capacità reciproca, max. ohm/1000 piedi

17.1

Resistenza CC, max. ohm/1000 piedi

28.6

Resistenza DC USGalance di una coppia

5% massimo

Squilibrio di capacità (coppia a terra)

330 pf/100 m massimo

Distorsione del ritardo di propagazione

45ns/100m

Velocità normale di propagazione

66% a 100 MHz

Rapporto di attenuazione/diafonia

a 100 MHz, tipico 22,5 dB

a 100 MHz, tipico 13,4 dB

a 100 MHz, tipico 7,0 dB

Frequenza

QUEL MASSIMO

PROSSIMO

ACR

PS.AVANTI

PS.ACR

ELFEXT

PS.ELFEXT

RL

MHz

(dB/100m)

MINIMO(dB)

MINIMO(dB)

MINIMO(dB)

MINIMO(dB)

MINIMO(dB/100m)

MINIMO(dB/100m)

MINIMO(dB)

1

2.4

74.3

71.9

72.3

69,9

67,8

64.8

20

4

4.6

66.3

60.7

63.3

58.7

55.7

52.7

23

8

6.4

60.8

54.4

58.8

52.4

49.7

46.7

24.5

10

7.2

59.3

52.1

57.3

50.1

47.8

44.8

25

16

9.1

56.3

47.2

54.3

45.2

43.7

40.7

25

20

10.2

54.8

44.6

52.8

42.6

41.7

38.7

25

25

11.4

53.3

41.9

51.3

39,9

39,8

36.8

24.2

31.25

12.8

51.9

39.1

49.9

37.1

37.9

34.9

23.3

62,5

18.5

47.4

28.9

45.1

26.9

31.8

28.8

20.7

100

23.8

44.3

20.5

42.3

18.5

27.8

24.8

19

155

30.1

41,5

11.4

39,5

9.4

23.9

20.9

17.4

200

34.8

39,8

5

37.8

3

21.7

18.7

16.4

250

39.4

38.3

0

36.3

QUELLO

19.8

16.8

15.6
